3380
| 【主要技术参数】 | |||
| 产品名称 | 泡沫消防车 | 产品型号 | 泡沫消防车 |
| 总质量(Kg) | 9700 | 额定载质量(Kg) | 3380 |
| 整备质量(Kg) | 5870 | 外形尺寸(mm) | 6860x2290x3050 |
| 驾驶室准乘人数 | 货厢尺寸(mm) | xx | |
| 轴距(mm) | 3815 | **车速(Km/h) | 95 |

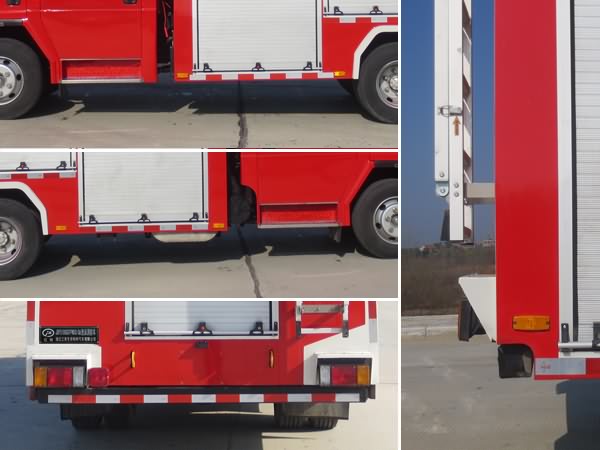

| 配置 | 罐体总容积:3.365立方米;水罐载液量为2600kg;罐体容积:2.6立方米;罐体尺寸(长卓碜高):1830?330?120(mm);B类泡沫罐载液量为780kg;罐体容积:0.765立方米;罐体尺寸(长卓碜高):535?330?120(mm);B类泡沫液密度为1.02g/mL;消防员按75千克/人计算;ABS及**器型号为:APG3550500H1,生产厂家为:浙江亚太机电股份有限公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸(宽赘?:100?00(mm),离地高度:490mm;主要专用装置有消防泵,消防炮. | ||
| 【底盘技术参数】 | |||
| 底盘型号 | QL1110ANKAY | 燃料种类 | 柴油 |
| 轮胎规格 | 235/75R17.5 16PR,8.25R20 14PR | 轮胎数 | 6 |
| 排放标准 | GB17691-2018国Ⅵ | ||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
|
4HK1-TCG61 4HK1-TCG60 |
庆铃五十铃(重庆)发动机有限公司 庆铃五十铃(重庆)发动机有限公司 |
5193 5193 |
139 151 |
| 【专用功能说明】 | |||
| 罐体总容积:3.365立方米;水罐载液量为2600kg;罐体容积:2.6立方米;罐体尺寸(长卓碜高):1830?330?120(mm);B类泡沫罐载液量为780kg;罐体容积:0.765立方米;罐体尺寸(长卓碜高):535?330?120(mm);B类泡沫液密度为1.02g/mL;消防员按75千克/人计算;ABS及**器型号为:APG3550500H1,生产厂家为:浙江亚太机电股份有限公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸(宽赘?:100?00(mm),离地高度:490mm;主要专用装置有消防泵,消防炮. | |||
一、 消防泵及管路系统
消防泵：CB10/30常压消防泵
流 量： 常压30L/s
压 力： 常压1.0
安装型式： 后置
管路系统
吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。
出水管路：
两侧各1个出水口；
通过罐到罐顶部有1个直径≥89mm的水炮管路；
放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。
二、 消防炮
型 号：PS30-50D型消防炮
流 量：30（1/s）
射 程：水≥45m
压 力：1.0MPa
三、 取力器
型 式：全功率夹心取力器
冷却方式：强制式水冷
润滑方式：飞溅式油润滑
四、 器材箱及泵房
材 质：骨架为优质钢,蒙板为铝合金板粘接结构
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。
开 门：器材箱左右两侧均有铝合金卷帘门，轻便可靠、噪音小。
器材布置原则
v 所有器材放置确保战斗展开时队员不干涉；
v 按照使用频率和器材重量及外形放置器材；
v 按照战斗编成和器材使用逻辑关系放置器材；
v 按照人体行为科学放置器材。
五、 翻板踏脚
材质：框架为高强度型钢，蒙皮为花纹铝合金板。
结构：采用弹簧与门止口双重固定。
六、电器系统
车顶前面采用长排**（位于驾驶室前顶端）；
车顶后配有24V、60W照明灯1只；
车辆两侧上方配有爆闪灯；下方安装侧标志灯；
**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。
器材配备表
|
类 别 |
序号 |
水罐消防车 |
数量 |
单位 |
备 注 |
|
器材名 |
|||||
|
随车技术文件 |
1 |
消防车使用说明书 |
1 |
本 |
|
|
2 |
消防车器材配置表 |
1 |
单 |
|
|
|
3 |
汽车底盘使用说明书 |
1 |
本 |
|
|
|
4 |
汽车底盘合格证 |
1 |
单 |
|
|
|
5 |
消防泵使用说明书 |
1 |
本 |
|
|
|
6 |
随车附件（工具） |
1 |
套 |
原底盘随车附件、工具 |
|
|
灭 火 器 材 |
1 |
消防吸水管 |
2 |
根 |
4000mm×2 |
|
2 |
滤水器 |
1 |
件 |
|
|
|
3 |
分水器 |
1 |
件 |
|
|
|
4 |
集水器 |
1 |
件 |
|
|
|
5 |
∈65×20m水带 |
6 |
盘 |
常压 |
|
|
6 |
∈80×20m水带 |
2 |
盘 |
常压 |
|
|
7 |
异径接口 |
2 |
件 |
|
|
|
8 |
异型接口 |
1 |
件 |
|
|
|
9 |
消防大斧 |
1 |
件 |
|
|
|
10 |
水带包布 |
4 |
件 |
|
|
|
11 |
护带桥 |
1 |
副 |
|
|
|
12 |
水带挂钩 |
4 |
件 |
|
|
|
13 |
地上消火栓扳手 |
1 |
件 |
|
|
|
14 |
地下消火栓扳手 |
1 |
件 |
|
|
|
15 |
吸水管扳手 |
2 |
件 |
|
|
|
16 |
消防水** |
2 |
支 |
直流开关开花各一支 |
|
|
17 |
消防桶 |
1 |
个 |
|
|
|
破拆救生工具 |
1 |
灭火器 |
1 |
具 |
|
|
2 |
铁锹 |
1 |
件 |
|
|
|
3 |
消防腰斧 |
1 |
件 |
|
|
|
4 |
丁字镐 |
1 |
件 |
|
|
|
5 |
铁铤 |
1 |
件 |
|
