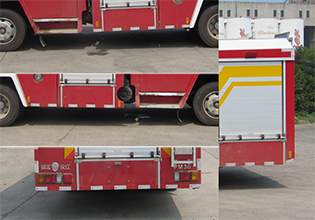

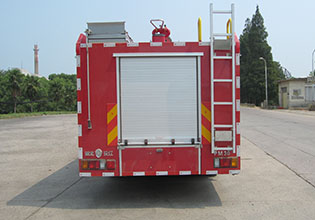

罐体总容积为3.13立方米,水罐容积:2.15立方米,水罐尺寸:865?200?180mm,泡沫液罐容积:0.98立方米,泡沫液罐尺寸:395?200?180mm。整体式侧后防护结构,后防护离地高度:430mm。ABS系统生产厂家:浙江亚太机电股份有限公司,型号:APG3550500H1。主要专用装置有消防泵、消防炮。总长不含尾梯后伸

主要结构：

1、▲驾驶室

结    构：原装T5G-S四开门驾驶室、整体全钢前翻式。

座位设置：1+1+3，前排2个；其中后排乘员座位靠背处设有空气呼吸器固定架4个，并设有避震防护装置。

翻    转：双油缸电动液压翻转机构。

设    备：除原车设备外，加装有100W**报器、****开关、取力器**开关及指示灯、侧照明灯开关等。

**    灯：驾驶室顶靠前部安装有长排**。

2、▲载液罐（外露罐体）：

容量：

水罐载水量：≥2140kg；

泡沫罐载液量：≥980kg。

材质：罐体材质采用高分子PP材料，底板厚25mm，两侧板及前后封板、顶板厚20mm防荡板15mm；防腐性能优。

结构：焊接式结构，内设防荡板，格间留有人孔，符合**标准。

设备：

罐顶设有2个φ450mm入口孔，带快速锁紧及开启装置的罐盖。

1个DN80的溢流管；

2个全不锈钢浮球式液位指示器，在操作仪表板上设显示仪表；

罐体底部设有2个DN40球阀**的排污口；

罐顶设有1个空气呼吸阀。

3、▲消防泵：机械密封，活塞式引水。

流    量：中压30L/s，低压60L/s；

压    力：中压2.0MPa，低压1.0MPa；

引水时间：≤50s（吸深7m时）；

安装形式：后置式；

**真空度：≥85kPa；

1分钟真空度下降值：≤2.6kPa。

4、管路系统

1）进水管路：

内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只DN150气动蝶阀，连接液罐与水泵。

外进水管路：水泵后侧设1个Φ150mm外进水管路，管牙接口（闷盖密封），泵后侧引水。

2）出水管路：

水泵两侧各设1个DN80和1个DN65手动阀门**的常压出水口；

水泵两侧各设1个DN65手动阀门**的中压出水口；

1个Φ100mm的炮管路，采用Φ100mm挠性接头。

3）注水管路：

外注水管路：泵房两侧各设1个Φ65mm接口的外注水管路，可通过消防栓及外接水源向罐内注水，管路为上翻式结构，接口为内扣式接口，并装有闷盖。

内注水管路：泵房内设置1个Φ65mm内注水管路，可通过水泵向罐内注水，并设有DN65气动阀**。

4）放余水管路：

为保护水泵及各球阀，在水泵及球阀的**处加装放余水阀。

5）冷却水管路：

为使取力器在工作中能正常运行，配有与进出水管路连通的冷却水管路及**阀。

★提供泡沫灭火剂防沉淀装置的**证书或检测报告。

★消防车为特种车辆需提供武器装备管理体系认证证书

5、消防炮：

型    号：PL48型；

流    量：48L/s；

压    力：≤1.0MPa；

射    程：水≥60m，泡沫≥50m；

回转角度：360°；

俯仰角度：-15°～70°；

操作方式：手动。

6、泡沫比例混合器：

型    号：PH48型；

材    质：壳体为铸铝，过流截面为不锈钢；

型    式：负压环泵式，带冲洗装置；

混 合 比：6%。

7、取力器

型    式：夹心式；

操    纵：电磁阀、气动**，**位置位于驾驶室内仪表盘处，并设有指示灯，可表示取力器的接合、分离状态。

冷却方式：强制可调式水冷，**阀位于泵房内进出水管路上。

润滑方式：飞溅式油润滑。

8、器材箱及泵房

材    质：蒙皮及主骨架采用优质钢板与“车用型钢”，内部器材架采用铝合金型材，内饰板采用花纹铝板。同时，蒙皮与主骨架采用磷化处理工艺后喷漆，增强防腐能力。

结    构：蒙皮与主骨架为焊接结构，内部器材架为铝合金型材搭接结构，器材放置空间充足且取用方便。

★卷 帘 门：器材箱左右两侧及泵房左右后三侧都采用带锁卷帘门，拉杆和锁坚固耐用，不宜变形。均经过水淋密封性能试验，防雨密封性能良好。

车顶护栏：采用栏板式。

翻板踏脚：钢框架覆铝合金花纹板，采用气弹簧加卷门止口双重锁紧，安全可靠。

★消防器材架要求：提供用于消防车器材存放架的垂直抽拉装置的**证书或检测报告

★提供用于消防车器材存放架的水平旋转装置的**证书或者检测报告。

9、附加电器系

驾驶室顶部前端为红色长排**；

车顶前后配有24V、LED火场照明灯各1只；

车辆两侧上方各配有侧照明灯及爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。

附加仪表、开关集中布置在**面板上，利于操作。

仪表板上设备：液位表、转速表、压力表、真空表、器材箱灯照明开关等（仪表板设于泵房内）。

自动充电装置：配置苏州怡达YD-SES30A型自动充电装置，消防车启动时充电插头自动脱落，可保证车辆快速启动。
