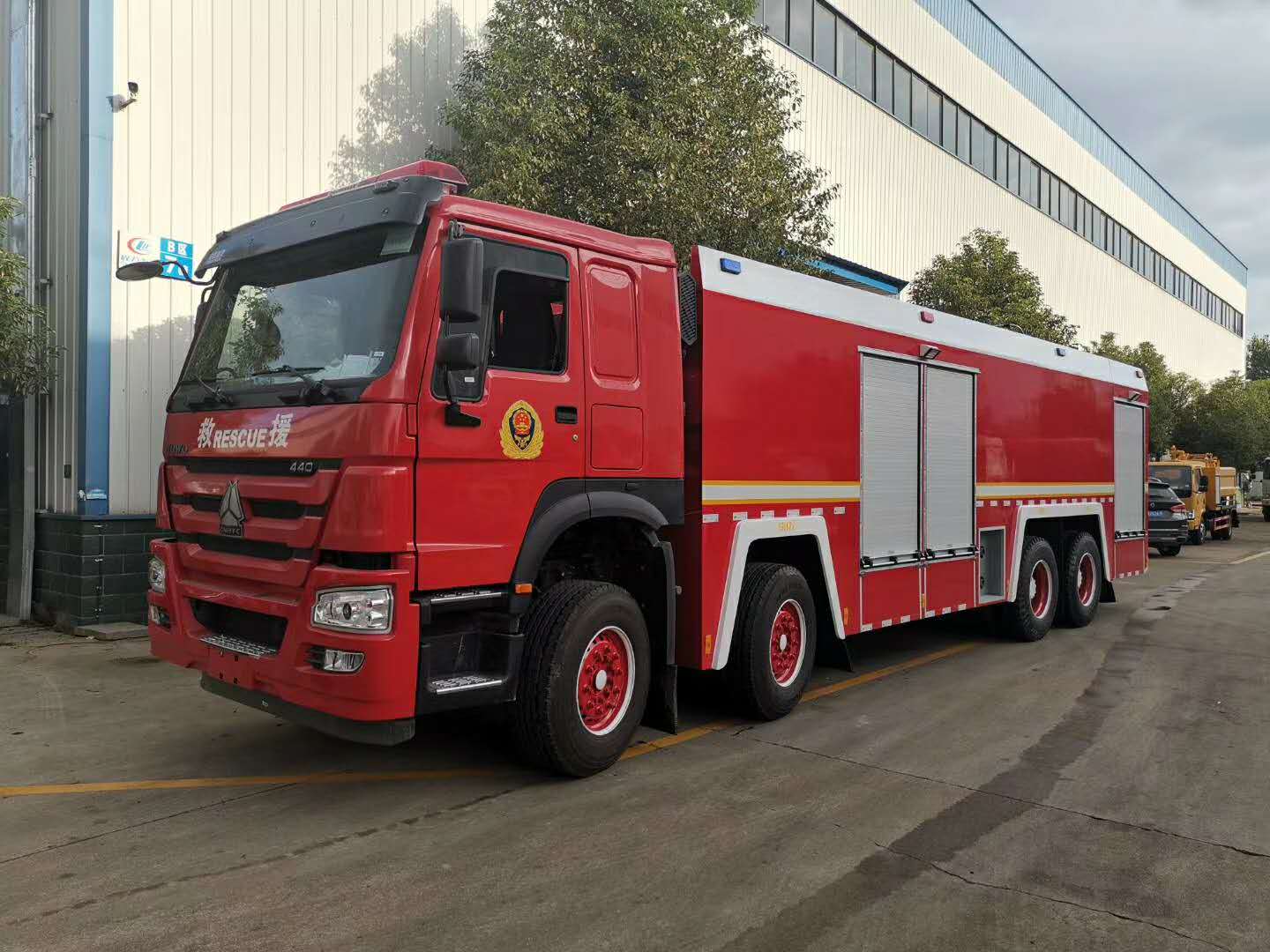

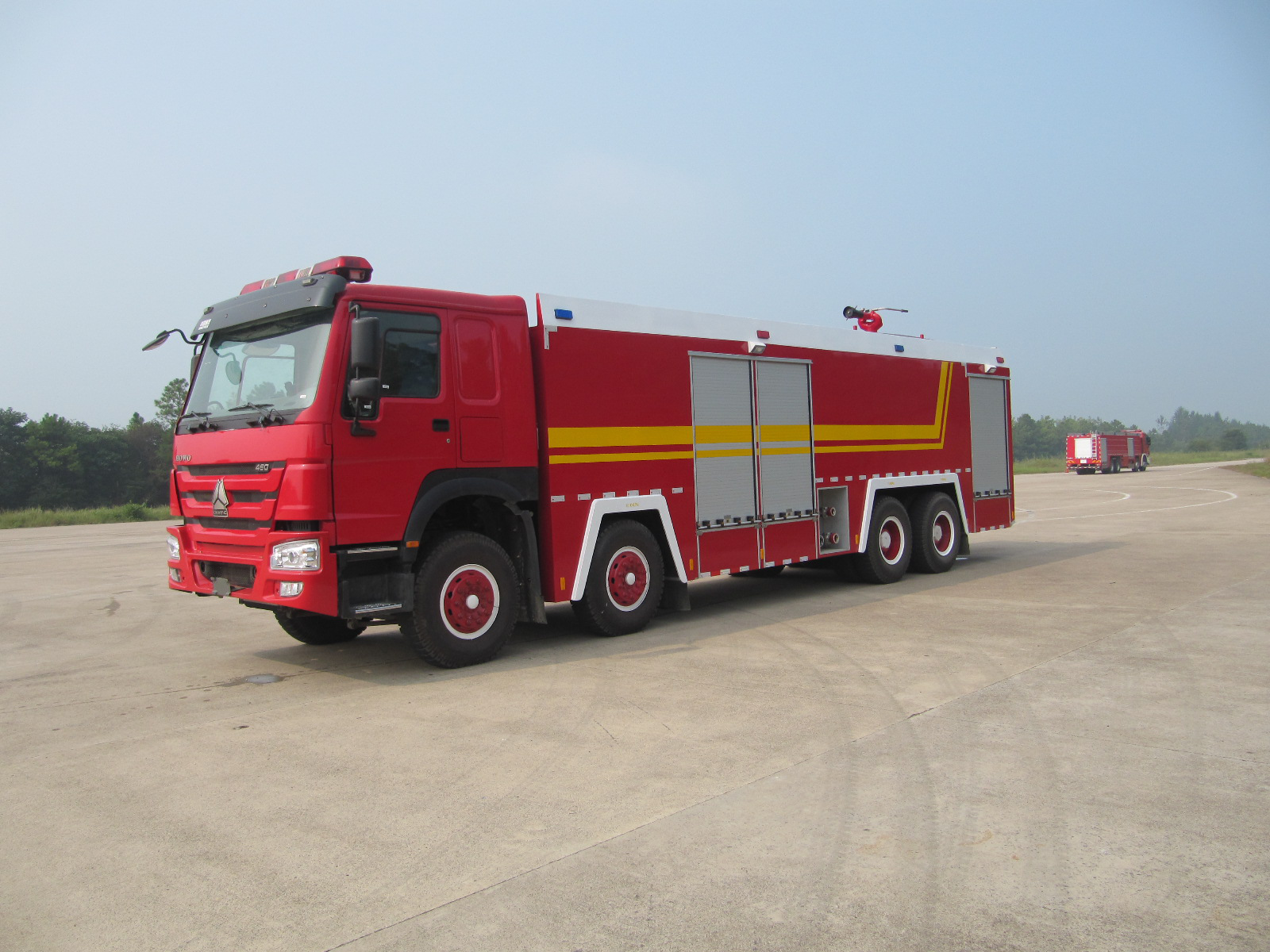

5410GXFSG240型25吨免征5吨泡沫水罐消防车_重型泡沫水罐消防车_大型水罐消防车_8x4泡沫水罐消防车_抢险消防车_应急消防车水罐消防车
|
【整车技术参数】 |
|||
|
产品** |
|
公告批次 |
326 |
|
产品名称 |
泡沫水罐消防车 |
产品型号 |
5410GXFSG240 |
|
总质量(Kg) |
41000 |
罐体容积(m3) |
25 |
|
额定载质量(Kg) |
23550 |
外形尺寸(mm) |
11900×2500×3635 |
|
整备质量(Kg) |
17300 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2 |
鞍座**载质量(Kg) |
|
|
接近角/离去角(°) |
14/13 |
前悬/后悬(mm) |
1500/2545 |
|
轴荷(Kg) |
8500/7300/12600/12600 |
**车速(Km/h) |
85 |
|
备注 |
后伸:105毫米;罐体容积:25立方米;罐体尺寸(长×宽×高):7060×2380×1450(毫米);消防员按75千克/人计算;ABS系统型号为4460046300,生产企业为威伯科汽车**系统(**)有限公司;侧面防护及后下部防护装置材料材质:Q235,整体式结构;后下部防护装置离地高度:495mm. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
ZZ5437V4667E1 |
底盘名称 |
特种作业车底盘 |
|
**名称 |
豪沃牌 |
生产企业 |
**重汽集团济南卡车股份有限公司 |
|
轴数 |
4 |
轮胎数 |
12 |
|
轴距 (mm) |
1800+4600+1350,1800+4575+1400,2150+4600+1350,2150+4575+1400,2150+4300+1350,2150+4275+1400 |
||
|
轮胎规格 |
385/65R22.5/315/80R22.5,385/65R22.5/12.00R20,385/65R22.5/12.00-20 |
||
|
钢板弹簧片数 |
11/11/12,左14右13/左14右13/12 |
前轮距(mm) |
2022/2022,2130/2130 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1830/1830 |
|
排放依据标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
D10.34-50 D10.38-50 MC11.36-50 MC11.40-50 MC11.44-50 |
**重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 |
9726 9726 10518 10518 10518 |
249 276 268 297 327 |
底 盘
型 号：ZZ5437V4667E1
驱动型式：8×4
轴 距：1800+4600+1350mm
**车速： 90km/h
发动机型号： D10.38-50(国五)（柴油）
功 率：276kW
燃料： 柴油
一、 驾乘室
结 构：平头、双开门单排驾驶室
座位设置：前排2人(含驾驶员)
设 备：除原车设备外，加装有100W**报器、回转**开关、取力器**开关及指示灯。
二、 容 罐
容 量：水:24000kg
材 质：水罐：Q235碳钢
结 构：钢板焊接式，内设防荡板
设 备：²2个人口孔，带有快速锁紧及开启装置
²1个溢流装置
²1个液位指示器
²1个排污口，手动阀**
技术要求：符合GA39的有关规定
三、 消防泵及管路系统
型 号：CB10/100
流 量： 常压100L/s
压 力： 常压1.0Mpa
引水时间：≤100s
安装形式：后置式
v 管路系统
外进水管路：泵后侧有2个外进水口，其管径Φ150mm，接外吸管，内扣
接口（闷盖密封）；吸水管Φ150×2m(4根)。
内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm
蝶阀，连接液罐与水泵。
出水管路：※ 水泵两侧有球阀**的常压出水口；
※ 1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用Φ100mm
球阀**。
注水管路：※ 1个Φ76mm的内注水管路，可通过水泵直接向罐内注水；
※ 在车身两侧各有外注水口。
放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
四、 消防炮
型 号：PS80
流 量：80L/s
射 程：水≥70m
压 力：1.0Mpa
回转角度：水平≥270°，俯仰-15°～45°
五、 器材箱及泵房
材 质：骨架为优质型钢。
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。
开 门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。
六、 翻转踏板
材 质: 优质Q23**钢材；内蒙皮为花纹铝板。
结 构：采用弹簧和门止口双重锁定，安全可靠。
七、 电器系统
牌照灯座：符合GB4785的规定，满足牌照照明需要。
驾驶室顶部：配备长排豪华**,**报器功率为100W；**报器**
灯、爆闪灯电路为**式附加电路，**器安装在驾驶室内。
安全标志灯：下部两侧各安装4具侧标志灯，两侧各一只转向灯，配有前、后示廓灯。
八、 总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定；
3、 液罐质量符合GA39的规定;
4、 整车外观美观大方,平整度符合GA39的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
随车器材表
|
类 别 |
序号 |
水罐消防车 |
数量 |
单位 |
备 注 |
|
器材名称 |
|||||
|
随车技术文件 |
1 |
消防车使用说明书 |
1 |
本 |
|
|
2 |
消防车器材配置表 |
1 |
单 |
|
|
|
3 |
汽车底盘使用说明书 |
1 |
本 |
|
|
|
4 |
汽车底盘合格证 |
1 |
单 |
|
|
|
5 |
消防泵使用说明书 |
1 |
本 |
|
|
|
6 |
随车附件（工具） |
1 |
套 |
原底盘随车附件、工具 |
|
|
灭 火 器 材 |
1 |
消防吸水管 |
2 |
根 |
4000mm×2 |
|
2 |
滤水器 |
1 |
件 |
|
|
|
3 |
分水器 |
1 |
件 |
|
|
|
4 |
集水器 |
1 |
件 |
|
|
|
5 |
13∈65×20m水带 |
8 |
盘 |
常压 |
|
|
6 |
13∈80×20m水带 |
4 |
盘 |
常压 |
|
|
7 |
异径接口 |
2 |
件 |
|
|
|
8 |
异型接口 |
1 |
件 |
|
|
|
9 |
消防大斧 |
1 |
件 |
|
|
|
10 |
水带包布 |
4 |
件 |
|
|
|
11 |
护带桥 |
1 |
副 |
|
|
|
12 |
水带挂钩 |
4 |
件 |
|
|
|
13 |
地上消火栓扳手 |
|
