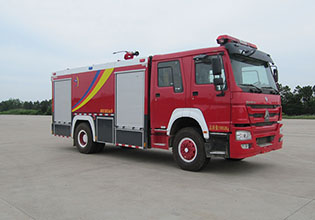

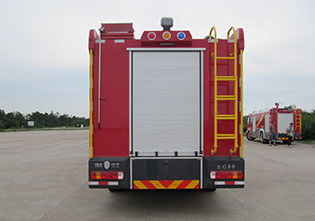

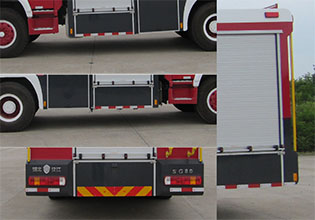

水罐总容积:7.51立方米,水罐尺寸:2130?430?520mm。整体式侧后防护结构,后防护离地高度:485mm。ABS生产企业为威伯科汽车**系统(**)有限公司,型号为4460046300。主要专用装置有消防泵、消防炮。总长不含尾梯后伸。

一、 底  盘

型    号：ZZ5207N4617E5

驱动型式：4×2

轴    距：4600mm

**车速： 95km/h

发动机型号：D10.31-50 (国Ⅴ)（柴油）

功    率：228kW

二、 驾乘室
外形尺寸（mm）：长：8470 宽：2500 高：3640

结     构：平头、四开门双排驾驶室

座位设置：前排2人(含驾驶员)，后排4人

设    备：除原车设备外，加装有100W**报器、回转**开关、取力器**开关及指示灯。

三、 容  罐

容    量：水:7510kg

材    质：水罐：  优质碳钢板

结    构：钢板焊接式，内设防荡板

设    备：21个人口孔，带有快速锁紧及开启装置

2 1个溢流装置

21个液位指示器

21个排污口，手动阀**

技术要求：符合GA39的有关规定

四、 消防泵及管路系统

型　  号：CB10/60

流    量： 低压  60L/s

压    力： 低压  1.0Mpa

引水时间：≤50s

联用工况：低压(1.0MPa)： 30L/s

安装形式：后置式

v 管路系统

外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，内扣

接口（闷盖密封）；吸水管Φ150×4m(2根)。

内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm

蝶阀，连接液罐与水泵。

出水管路：※2个Φ80mm球阀和2个Φ65mm球阀**的常压出水口；

※ 1个Φ89mm的炮管路，采用Φ80mm挠性接头，并用Φ80mm

球阀**。

注水管路：※ 1个Φ50mm的内注水管路，可通过水泵直接向罐内注水；

※ 在车身两侧各有2个外注水口。

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

五、取力器

型     号： 全功率取力器

操     作： 电磁阀**,驾驶室仪表板上装有取力器工作指示灯及开关

润滑方式： 飞溅式润滑``

六、 消防炮

型    号  PS50

流    量：50L/s

射    程：水≥60m

压    力：1.0Mpa

回转角度：水平≥270°，俯仰-15°～45°

七、 器材箱及泵房

材    质：骨架为优质型钢；蒙板为铝合金板粘结结构。

结    构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开    门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v 按战斗编成和战斗展开设计器材集成；

v 按人体工程学原理设计各种器材托架；

v 按使用逻辑关系和使用频率放置器材；

v 站在地面或踏板上2个动作内取用任何器材。

器材布置特点

v 可配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。

v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

八、 翻转踏板

材    质: 优质Q23**钢材；蒙皮为铝合金板（阳极氧化处理）。

结    构：采用弹簧和门止口双重锁定，安全可靠。

九、 电器系统

牌照灯座：符合GB4785的规定，满足牌照照明需要。

驾驶室顶部：配备长排豪华**,**报器功率为100W；**报器**

灯、爆闪灯电路为**式附加电路，**器安装在驾驶室内。

安全标志灯：下部两侧各安装4具侧标志灯，两侧各一只转向灯，配有前、后示廓灯。

十、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定；

3、 液罐质量符合GA39的规定;

4、 整车外观美观大方,平整度符合GA39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

类 别 序号 水罐消防车 数量 单位 备  注
             器材名
随车技术文件 1 消防车使用说明书 1 本
  2 消防车器材配置表 1 单
  3 汽车底盘使用说明书 1 本
  4 汽车底盘合格证 1 单
  5 消防泵使用说明书 1 本
  6 随车附件（工具） 1 套 原底盘随车附件、工具
灭 火 器 材 1 消防吸水管 2 根      4000mm×2
  2 滤水器 1 件
  3 分水器 1 件
  4 集水器 1 件
  5 ∈65×20m水带 6 盘         常压
  6 ∈80×20m水带 2 盘         常压
  7 异径接口 2 件
  8 异型接口 1 件
  9 消防大斧 1 件
  10 水带包布 4 件
  11 护带桥 1 副
  12 水带挂钩 4 件
  13 地上消火栓扳手 1 件
  14 地下消火栓扳手 1 件
  15 吸水管扳手 2 件
  16 消防水** 2 支   直流开关开花各一支
  17 消防桶 1 个
破拆救生工具 1 灭火器 1 具
  2 铁锹 1 件
  3 消防腰斧 1 件
  4 丁字镐 1 件
  5 铁铤 1 件
