一、 底 盘

型 号：ZZ5347V4647E5

驱动型式：6×4

轴 距：4325+1350mm

**车速： 90km/h

发动机型号： D10.34-50(国五)（柴油）

功 率：249kW

整车尺寸：10075*2500*3650（mm）

二、驾乘室

结 构：平头、四开门双排驾驶室

座位设置：前排 2 人(含驾驶员)，后排 4 人

设 备：除原车设备外，加装有 100W **报器、回转**开关、取力器**开关

及指示灯。

二、 容 罐

容 量：水:9000kg 泡沫：3000Kg

材 质：水罐优质碳钢板 泡沫罐 304 不锈钢

结 构：钢板焊接式，内设防荡板

设 备：22 个人口孔，带有快速锁紧及开启装置

22 个溢流装置

22 个液位指示器

22 个排污口，手动阀**

技术要求：符合 GA39 的有关规定

三、消防泵及管路系统

型 号：CB10/60

流 量： 低压 60L/s

压 力： 低压 1.0Mpa

引水时间：≤50s

安装形式：后置式

- 2 -

技 术 规 格 书

v 管路系统

外进水管路：泵后侧有 1 个外进水口，其管径Φ150mm，接外吸管，内扣

接口（闷盖密封）；吸水管Φ150×4m(2 根)。

内进水管路：1 个Φ150mm 的后进水，由罐体进入消防泵，装 1 只Φ150mm

蝶阀，连接液罐与水泵。

出水管路：※2 个Φ80mm 球阀和 2 个Φ65mm 球阀**的常压出水口；

※ 1 个Φ89mm 的炮管路，采用Φ80mm 挠性接头，并用Φ80mm

球阀**。

注水管路：※ 1 个Φ50mm 的内注水管路，可通过水泵直接向罐内注水；

※ 在车身两侧各有 1 个外注水口。

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不

锈钢球阀。

泡沫比例混合器： 型式：环泵式 混合比：6%

四、 消防炮

型 号：PL48

流 量：48L/s

射 程：水≥60m 泡沫≥55 m

压 力：1.0Mpa

回转角度：水平≥270°，俯仰-20°～70°

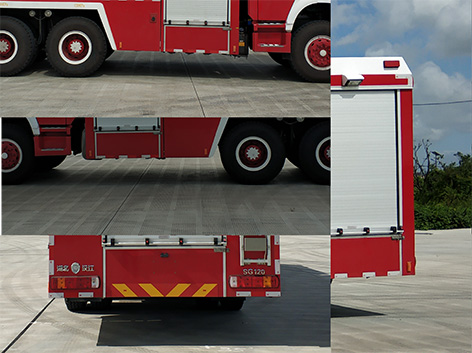

五、 器材箱及泵房

材 质：骨架为优质型钢

结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开 门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v 按战斗编成和战斗展开设计器材集成；

v 按人体工程学原理设计各种器材托架；

v 按使用逻辑关系和使用频率放置器材；

v 站在地面或踏板上 2 个动作内取用任何器材。
